Rysowanie schodów może wydawać się skomplikowanym zadaniem, ale z odpowiednim podejściem i zrozumieniem podstawowych zasad, można to zrobić krok po kroku. W tym artykule przedstawimy, jak poprawnie narysować schody, zwracając uwagę na wymiary, konstrukcję oraz techniki rysowania. Dzięki temu, każdy, kto chce stworzyć własny projekt schodów, będzie miał jasne wskazówki, jak to zrobić.
Podczas rysowania schodów, kluczowe jest uwzględnienie odpowiednich wymiarów oraz zasad projektowania. Użycie rzutu poziomego, aby zobrazować bieg schodów, pomoże w zachowaniu czytelności projektu. W dalszej części artykułu omówimy również przepisy budowlane, które należy wziąć pod uwagę, aby zapewnić bezpieczeństwo i zgodność z normami.
Najistotniejsze informacje:
- Rysowanie schodów wymaga zastosowania zasady rzutu poziomego, co ułatwia zrozumienie projektu.
- Wymiary schodów powinny być zgodne z przepisami, np. minimalna szerokość to 80 cm.
- Spoczniki należy projektować jako puste prostokąty, a ich wymiary powinny odpowiadać szerokości biegu schodów.
- Ważne jest oznaczenie poziomów kondygnacji oraz numerów stopni na rysunku.
- Przestrzeganie norm budowlanych jest kluczowe dla bezpieczeństwa użytkowników schodów.
- Unikanie typowych błędów w projektowaniu schodów może zapobiec kosztownym przeróbkom.
Jak narysować schody - krok po kroku z wymiarami i rysunkami

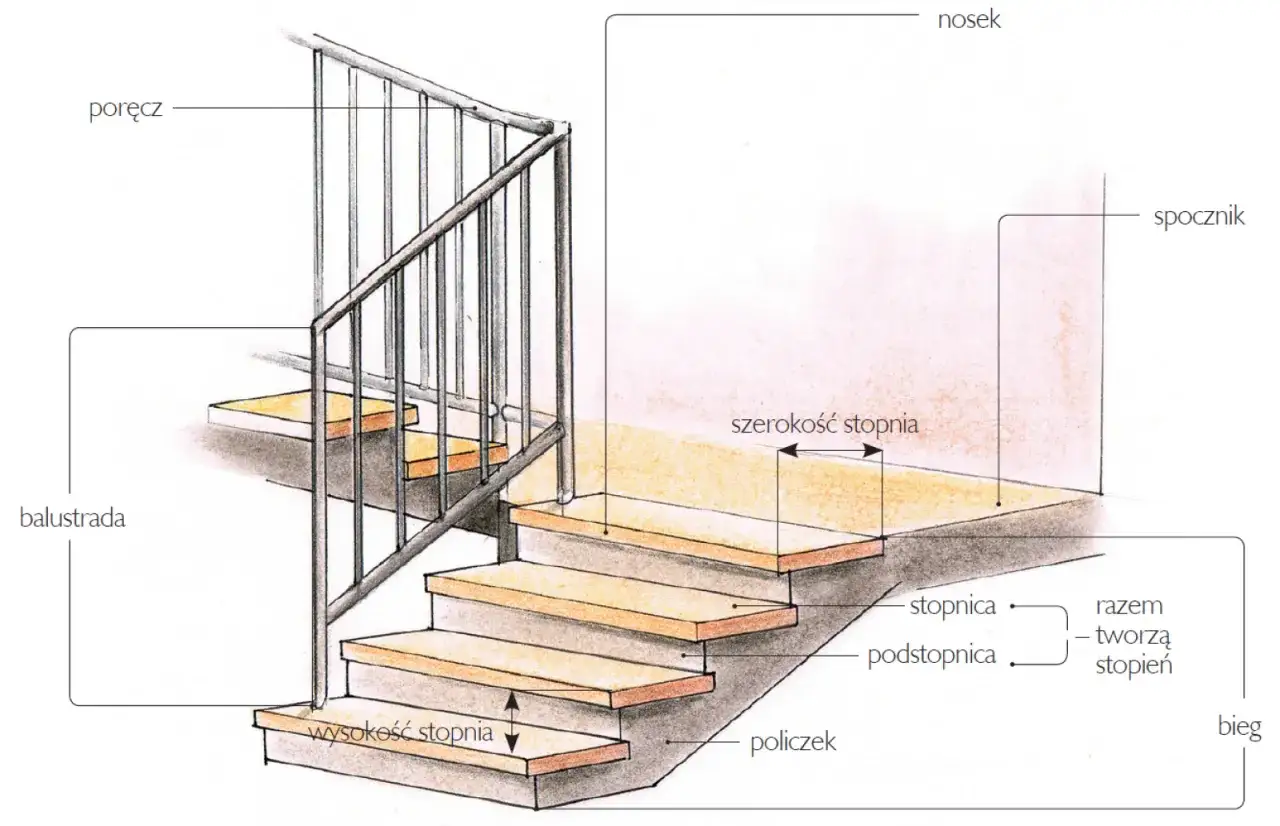

Aby poprawnie narysować schody, należy zacząć od zrozumienia podstawowych zasad rysowania. Kluczowym elementem jest zastosowanie rzutu poziomego, który pozwala na zobrazowanie schodów w sposób czytelny i zrozumiały. W tym procesie ważne jest, aby zaznaczyć kierunek wchodzenia, co pomoże w dalszym projektowaniu. Rysując schody, należy pamiętać o zachowaniu stałej głębokości stopni oraz odpowiednich wymiarach, które będą zgodne z normami budowlanymi.
Podczas rysowania biegów schodów, warto używać równoległych linii, które reprezentują krawędzie stopni. Dla schodów jednobiegowych linie te będą proste, natomiast dla schodów zabiegowych lub krętych, linie powinny zbiegać się w punkcie zakrętu. Warto również zaznaczyć spoczniki jako puste prostokąty, co jest szczególnie istotne w przypadku schodów dwubiegowych. Wymiary całkowite biegu, takie jak długość i szerokość, powinny być dokładnie wymiarowane, aby zapewnić bezpieczeństwo i komfort użytkowników.
Wybór odpowiednich wymiarów schodów dla projektu
Wybór odpowiednich wymiarów schodów jest kluczowy dla ich funkcjonalności oraz bezpieczeństwa. Standardowa szerokość schodów w budynkach mieszkalnych wynosi 80 cm, co zapewnia wygodę podczas wchodzenia i schodzenia. Głębokość stopnia powinna wynosić co najmniej 29 cm, a wysokość stopnia nie powinna przekraczać 17,6 cm. Warto też pamiętać o zasadzie Blondela, która mówi, że suma podwójnej wysokości stopnia i jego głębokości powinna mieścić się w przedziale 60–65 cm.
Inne czynniki, które mogą wpływać na wymiary schodów, to przestrzeń dostępna w danym miejscu oraz liczba użytkowników. W przypadku schodów prowadzących do pomieszczeń o dużym natężeniu ruchu, warto rozważyć zwiększenie szerokości biegu. Dobrze dobrane wymiary schodów nie tylko poprawiają bezpieczeństwo, ale także zwiększają komfort ich użytkowania.
Techniki rysowania schodów w widoku z góry

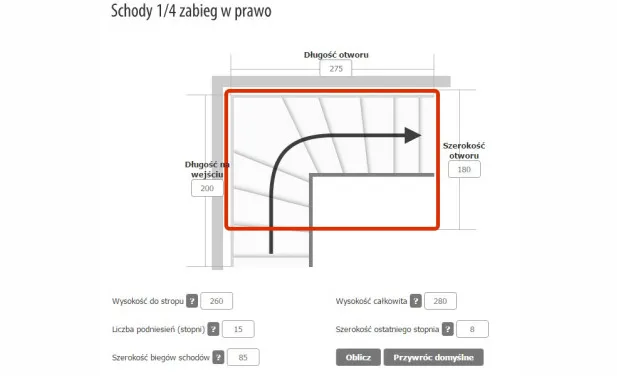

Rysowanie schodów w widoku z góry wymaga zastosowania kilku technik, które pomogą w uzyskaniu precyzyjnego i czytelnego projektu. Kluczowym krokiem jest zaznaczenie krawędzi stopni jako równoległych linii, co pozwala na łatwe uchwycenie ich głębokości. Dla schodów jednobiegowych linie będą proste, natomiast dla schodów zabiegowych lub krętych, warto zastosować linie zbiegające się w punkcie zakrętu. Oznaczenie kierunku wchodzenia strzałką od pierwszego do ostatniego stopnia jest także istotne, aby projekt był zrozumiały dla innych.
Ważne jest, aby wymiary całkowite biegu, takie jak długość i szerokość, były dokładnie wymiarowane. Na rysunku należy również uwzględnić poziom kondygnacji oraz numery stopni. Przy rysowaniu schodów warto używać narzędzi, takich jak linijka i kątomierz, aby uzyskać precyzyjne kąty i długości. Dzięki tym technikom, każdy będzie mógł poprawnie narysować schody w sposób estetyczny i funkcjonalny.
- Linijka do rysowania prostych linii i wymiarowania.
- Kątomierz do precyzyjnego określania kątów schodów.
- Ołówek techniczny do rysowania szczegółów, które można łatwo poprawić.
- Szablony do rysowania krzywych linii dla schodów krętych.
- Programy do rysowania, takie jak AutoCAD, które umożliwiają tworzenie precyzyjnych projektów.
Zasady projektowania spoczników i ich wymiarowanie
Spoczniki, czyli podesty w ciągu schodów, odgrywają kluczową rolę w ich funkcjonalności. Powinny być projektowane z myślą o bezpieczeństwie i wygodzie użytkowników. Standardowe wymiary spoczników powinny wynosić co najmniej 1,5-krotność szerokości biegu w przypadku zmiany kierunku. W przypadku schodów dwubiegowych, spocznik powinien mieć głębokość równą szerokości biegu, co zapewnia komfort podczas użytkowania.
Właściwe wymiarowanie spoczników jest kluczowe dla ich funkcji. Oprócz zapewnienia odpowiedniej głębokości, spoczniki powinny być również odpowiednio oznaczone na rysunku, aby były czytelne. Warto pamiętać, że dobrze zaprojektowane spoczniki nie tylko zwiększają bezpieczeństwo, ale także poprawiają estetykę całego projektu schodów.
| Typ spocznika | Rekomendowane wymiary |
| Prosty spocznik | 80 cm x 80 cm |
| Spocznik z kierunkiem zmiany | 120 cm x 80 cm |
| Spocznik w schodach krętych | Minimum 100 cm średnicy |
Jak zapewnić zgodność z normami budowlanymi przy rysowaniu schodów
Przestrzeganie norm budowlanych jest kluczowe przy projektowaniu schodów, ponieważ wpływa na bezpieczeństwo i funkcjonalność. Każdy projekt schodów musi być zgodny z przepisami, które określają minimalne wymiary oraz wymagania dotyczące konstrukcji. Na przykład, minimalna szerokość schodów w budynkach mieszkalnych wynosi 80 cm, co zapewnia komfortowe poruszanie się po nich. Dodatkowo, wysokość stopni nie powinna przekraczać 17,6 cm, a ich głębokość powinna wynosić co najmniej 29 cm, aby użytkownicy mogli bezpiecznie wchodzić i schodzić.
Ważne jest również, aby spoczniki były odpowiednio wymiarowane. Powinny one mieć głębokość co najmniej równą szerokości biegu schodów, co jest kluczowe dla zapewnienia bezpieczeństwa. W przypadku schodów z kierunkiem zmiany, głębokość spocznika powinna wynosić co najmniej 1,5-krotność szerokości biegu. Przestrzeganie tych zasad nie tylko poprawia bezpieczeństwo, ale także wpływa na estetykę i funkcjonalność całego projektu, co jest istotne podczas rysowania schodów.
Kluczowe przepisy dotyczące wymiarów schodów
Przy projektowaniu schodów niezwykle ważne jest przestrzeganie przepisów budowlanych, które regulują wymiary schodów. Minimalna szerokość schodów w budynkach mieszkalnych wynosi 80 cm, co zapewnia komfort i bezpieczeństwo użytkowników. Wysokość stopni nie powinna przekraczać 17,6 cm, a ich głębokość powinna wynosić co najmniej 29 cm. Te regulacje mają na celu zapobieganie wypadkom i ułatwienie poruszania się po schodach, zwłaszcza w sytuacjach awaryjnych.
Dodatkowo, przepisy wymagają, aby spoczniki miały głębokość co najmniej równą szerokości biegu schodów, co jest kluczowe dla bezpieczeństwa. W przypadku zmiany kierunku, głębokość spocznika powinna wynosić co najmniej 1,5-krotność szerokości biegu. Przestrzeganie tych norm nie tylko wpływa na bezpieczeństwo, ale również na estetykę i funkcjonalność całego projektu schodów. Warto zatem dokładnie zapoznać się z obowiązującymi przepisami przed przystąpieniem do rysowania schodów.
Jakie błędy unikać przy rysowaniu schodów i ich projektowaniu
Podczas rysowania schodów, łatwo popełnić kilka powszechnych błędów, które mogą wpłynąć na bezpieczeństwo i funkcjonalność projektu. Jednym z najczęstszych błędów jest niewłaściwe dobranie wymiarów stopni. Na przykład, jeśli wysokość stopni przekracza 17,6 cm lub ich głębokość jest mniejsza niż 29 cm, może to prowadzić do trudności w poruszaniu się po schodach. Innym problemem jest zbyt mała szerokość biegu, która powinna wynosić co najmniej 80 cm, aby zapewnić komfort użytkowania. Brak przestrzeni może skutkować niebezpiecznymi sytuacjami, zwłaszcza w przypadku pośpiechu.
Kolejnym błędem jest nieodpowiednie projektowanie spoczników. Należy pamiętać, że spoczniki powinny mieć głębokość co najmniej równą szerokości biegu schodów. Często projektanci zapominają o tej zasadzie, co prowadzi do niebezpiecznych sytuacji, zwłaszcza przy zmianie kierunku na schodach. Warto również unikać zbyt skomplikowanych kształtów schodów, które mogą być trudne do narysowania i zrozumienia. Proste linie i kształty są bardziej funkcjonalne i estetyczne.
Innowacyjne technologie w projektowaniu schodów dla przyszłości
W miarę jak technologia rozwija się, innowacyjne rozwiązania w projektowaniu schodów stają się coraz bardziej dostępne. Jednym z najnowszych trendów jest wykorzystanie oprogramowania CAD, które pozwala na tworzenie trójwymiarowych modeli schodów, co znacznie ułatwia wizualizację projektu oraz identyfikację potencjalnych problemów jeszcze przed rozpoczęciem budowy. Dzięki tym narzędziom, projektanci mogą szybko wprowadzać zmiany i testować różne konfiguracje, co prowadzi do bardziej efektywnego procesu projektowania.
Innym interesującym kierunkiem są inteligentne schody, które integrują technologię z designem. Przykładem mogą być schody wyposażone w czujniki ruchu, które automatycznie podświetlają się w ciemności, zwiększając bezpieczeństwo użytkowników. Dodatkowo, zastosowanie materiałów kompozytowych oraz ekologicznych rozwiązań budowlanych może przyczynić się do zmniejszenia wpływu na środowisko. Zastosowanie tych nowoczesnych technologii nie tylko poprawia estetykę i funkcjonalność schodów, ale także przyczynia się do tworzenia bardziej zrównoważonych i bezpiecznych przestrzeni mieszkalnych i publicznych.
